조경기능사 실기: 조경설계 도면 핵심 정리

조경기능사 실기 시험의 꽃이자 가장 큰 고비인 '조경설계 도면 그리기'에 대해 핵심 내용을 정리해 드립니다.

주어진 문제 조건에 맞게 공간을 배치하고, 시설물과 식재를 표현하여 제한 시간 안에 완성해야 합니다.

초보자들은 처음에 어렵게 느끼지만, 기본 도면 구성과 순서를 익히면 충분히 합격 가능한 수준입니다.

🌳 조경기능사 실기: 조경설계 도면 작성 가이드

조경기능사 실기 시험에서 설계 도면은 보통 평면도와 단면도 두 장을 제한 시간(2시간 30분) 내에 완성해야 합니다.

조경설계 도면은 공원, 정원, 휴게공간 등을 일정한 규격 안에 배치하여 표현하는 작업입니다.

조경설계 에서의 도면은 정확하고 간결해야 하며 도면의 표시방법, 선 및 문자가 통일되어야 하고 다른 사람이 도면을 보았을 때 그 도면의 내용을 충분히 알 수 있도록 작성하여야 합니다.



📐조경제도 기본용구

제도판. T자. 삼각자. 삼각스케일. 템플릿. 운형자. 자유곡선자. 지우개판. 마스킹테이프(종이테이프). 제도용지. 제도용 연필. 컴퍼스.



📐조경제도 선의 종류와 용도

실선	━━━━━	외곽선, 구조물, 실제 보이는 부분 표현
굵은 실선	█████	중요한 경계, 절단면 강조
가는 실선	─────	치수선, 보조선, 해칭선
파선(허선)	- - - - -	숨겨진 부분, 보이지 않는 구조 표현
일점쇄선	━ ━ ━ · ━ ━ ━	중심선, 기준선 표시
이점쇄선	━ ·· ━ ·· ━	가상 경계, 예정선 표시
자유곡선	~~~~~	자연지형, 수면, 불규칙 경계 표현
절단선	━━✕━━	단면 절단 위치 표시
치수선	←────→	길이 및 거리 표시
지시선	───▶	설명 문자 연결

⏹️1. 도면 구성의 기본 (평면도 예시)

계획의 기본이 되는 도면으로 투영법(投影法)에 의하여 입체를 수평면상에 투영하여 그린 도면입니다. 보통 1:100 또는 1:120 스케일로 작성하며, 아래와 같은 요소가 반드시 포함되어야 합니다.

시험에 자주 나오는  요소들은 아래와 같습니다.

• 진입로
• 산책로
• 휴게 공간
• 수목 식재
• 벤치 및 시설물
• 잔디 공간
• 경계 처리

• 표제란: 공사명, 도면명, 축척, 성명 등을 기입.
• 범례(수량표): 식재할 수종의 기호, 수종명, 규격, 수량을 표기.
• 인출선: 도면 내 시설물이나 식재의 명칭을 밖으로 빼서 설명.
• 방위 및 스케일 바: 도면의 방향과 축척 표시.

⏹️2. 도면 그리는 순서 (Step-by-Step)

글자는 고딕체로 쓰고 숫자는 아라비아 숫자를 사용하며, 무작정 그리는 것이 아니라 '외곽에서 내부로' 들어가는 순서가 효율적입니다. 제도용지를 가로방향으로 놓고 모서리를 종이테이프로 고정시킵니다. 축적은 바스케일(Bar Scale)을 사용하시고 도면에서의 방위표는 북쪽이 위로 향하도록 하세요.

순서	작업 내용	주요 팁
1단계	테두리 및 표제란	도면 테두리(10mm 여백)와 우측 표제란을 먼저 구획합니다.
2단계	요구사항 분석	문제에서 제시된 시설물(파고라, 벤치, 미끄럼틀 등)의 위치를 파악합니다.
3단계	시설물 배치(현황도)	요구된 공간을 구분(휴식, 유희, 운동 등)하고 시설물을 먼저 그립니다.
4단계	식재 설계	건물 주변이나 경계부에는 차폐식재, 중심부에는 경관식재를 배치합니다.
5단계	인출선 및 마무리	각 수목과 시설물에 인출선을 긋고 규격을 명시합니다.



⏹️3. 주요 도면 기호 및 그리는 법

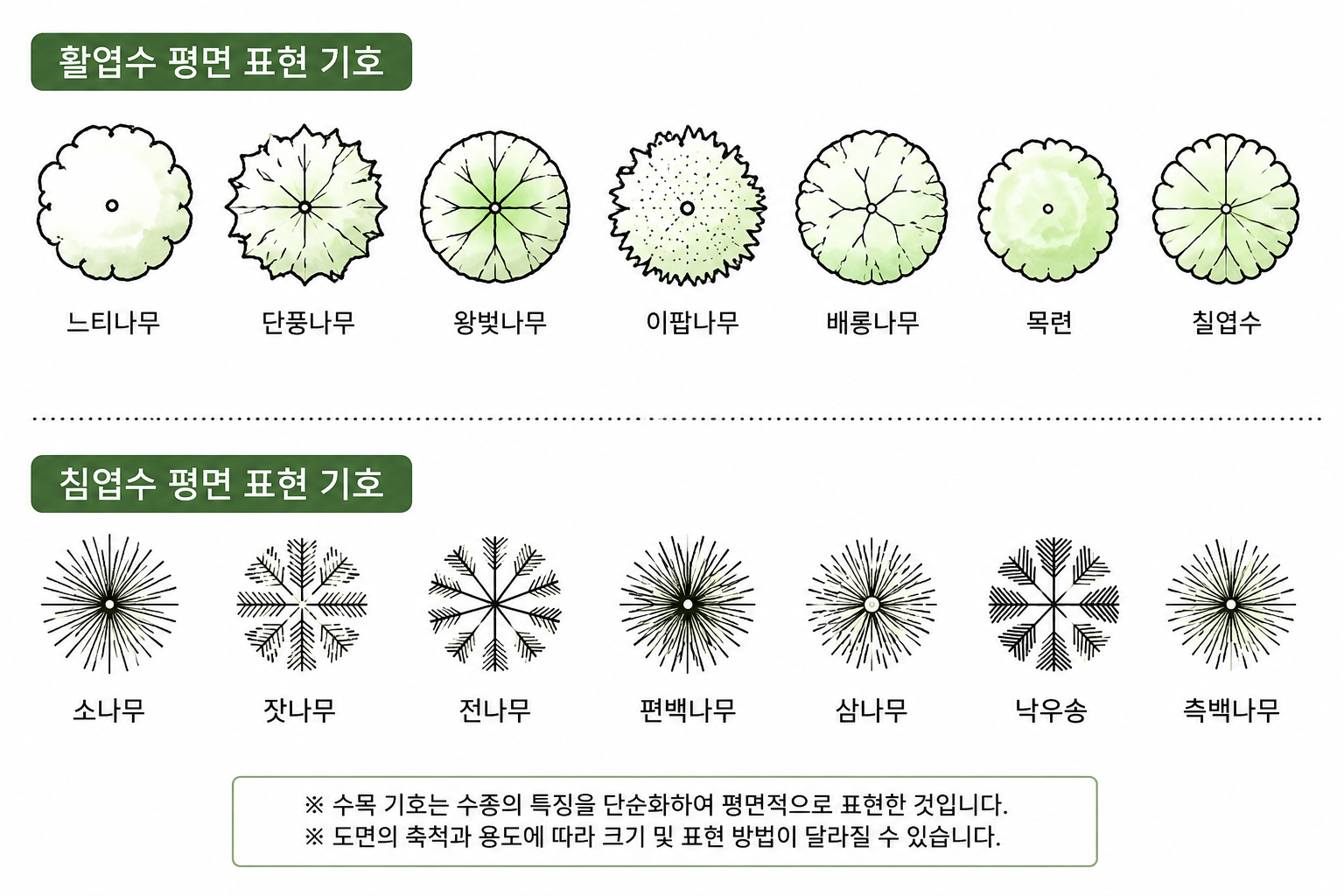

도면의 가독성을 높이기 위해 수목 기호는 명확해야 합니다. 수목을 표현할 때 윤곽의 크기는 수관의 표시이며, 활엽수는 부드러운 곡선으로 침엽수는 날카로운 선이나 톱날형 곡선을 사용합니다.

• 상록수(소나무 등): 뾰족뾰족한 질감을 살려 표현합니다.
• 낙엽수(벚나무 등): 부드러운 원형이나 구름 모양으로 표현합니다.
• 관목(철쭉 등): 여러 개의 작은 원을 겹쳐서 표현합니다.

•

⏹️4. 고득점을 위한 꿀팁 (합격 포인트)

 📐선 정리를 깔끔하게

삐뚤한 선보다 깔끔한 직선이 중요합니다.

📐 공간 균형 유지

한쪽으로 치우친 설계는 감점될 수 있습니다.

📐 식재 과다 표현 금지

나무를 너무 많이 넣으면 오히려 지저분해집니다.

📐 채색은 연하게

⚠️진한 색칠보다 자연스러운 톤이 더 좋은 평가를 받습니다.

1. 선 두께의 차별화:
   • 굵은 선: 시설물 외곽선, 단면도의 지반선.
   • 중간 선: 수목 기호, 일반 시설물.
   • 가는 선: 치수선, 해치(무늬), 인출선.
2. 시간 배분: 평면도에 1시간 40분, 단면도에 40분, 마무리 10분 정도로 분배하는 것이 가장 안정적입니다.
3. 글씨체: 조경 도면은 글씨도 채점 대상입니다. 정자체로 깔끔하게 작성하세요.
4. 수종 선택: 문제에서 주어진 수종 목록을 확인하고, 성상(교목/관목, 상록/낙엽)에 맞춰 적절한 위치에 배치해야 합니다.
